ステンレス溶接【90°ベンダーT字管】

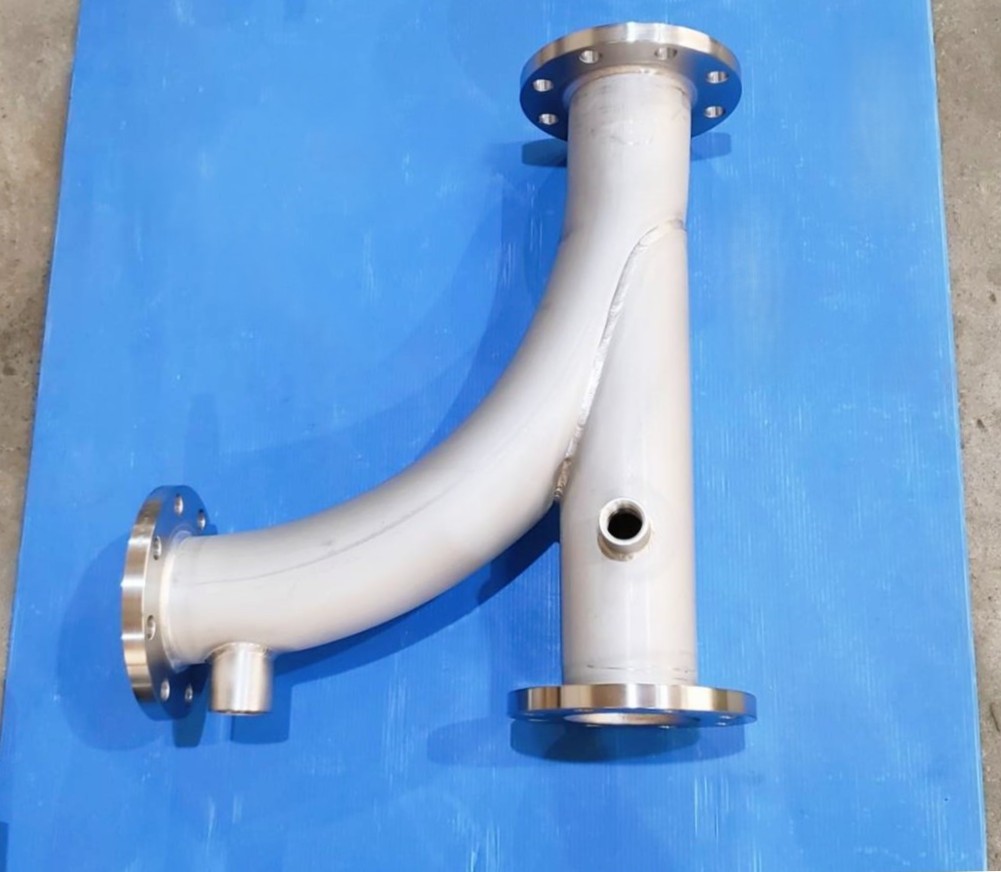

90°ベンダーT字管 酸洗後
100A
▼仕様
材質 SUS304
サイズ 100A
板厚 Sch20
フランジ 100A JIS10K-SOP
分岐 90°
溶接 tig(ティグ)溶接、裏波溶接
仕上げ 酸洗

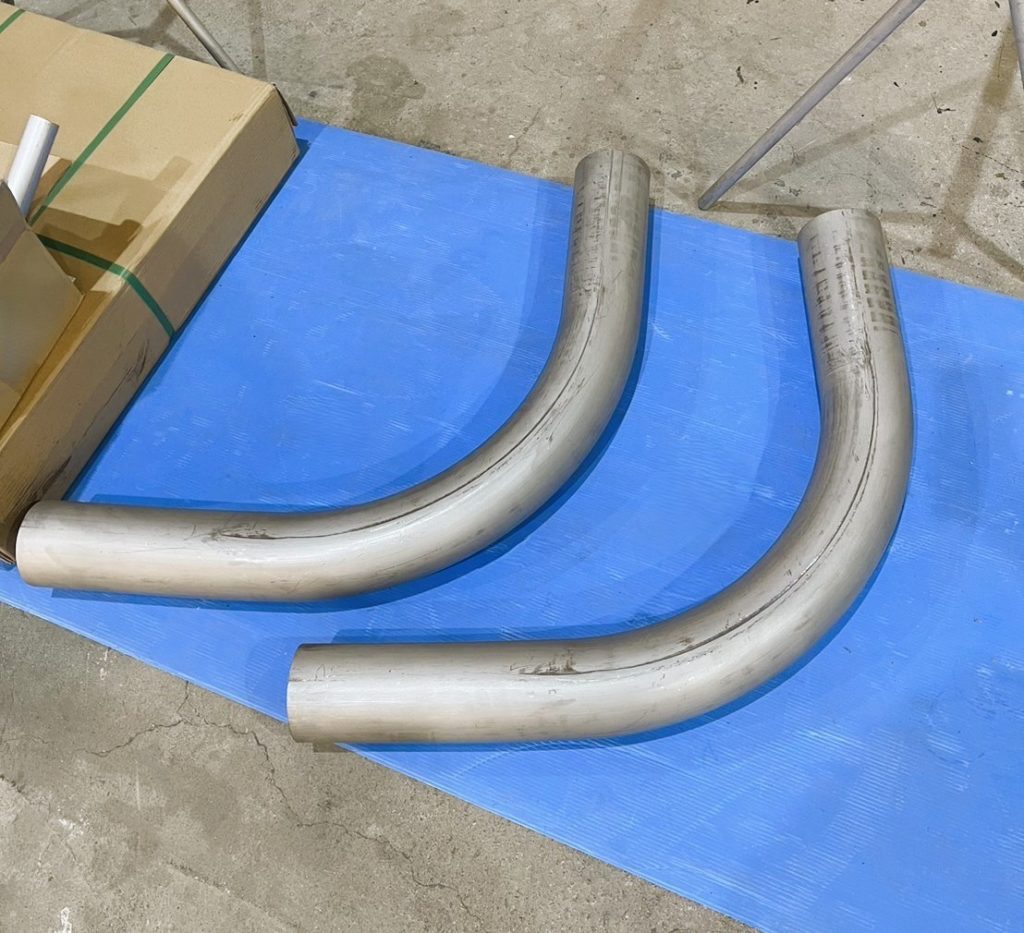

▼素材
ベンダー曲げ加工
100A×400R×90°

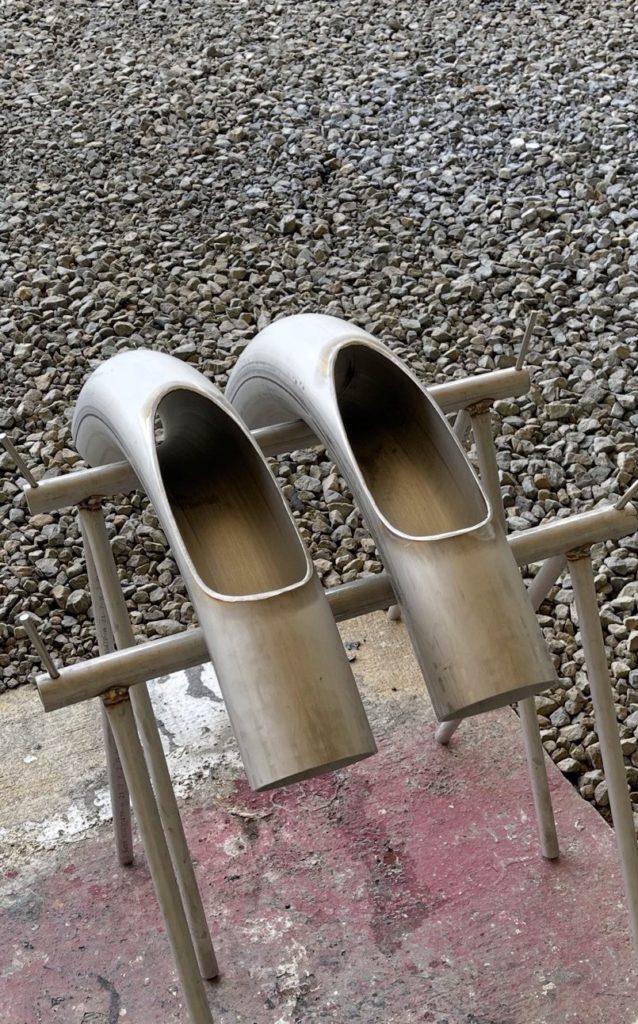

▼穴あけ展開
400Rベンダー管×穴加工
100A
▼詳細
ベンダー曲げパイプに穴をあけ、差し込む側の配管のカットなど、90°に展開した製法です。
90°を保つすり合わせ作業を行い、溶接は慎重に行います。
通常の突合せ溶接と比べると、溶接欠陥が出やすくなるため、高品質な裏波溶接に仕上げてあります。

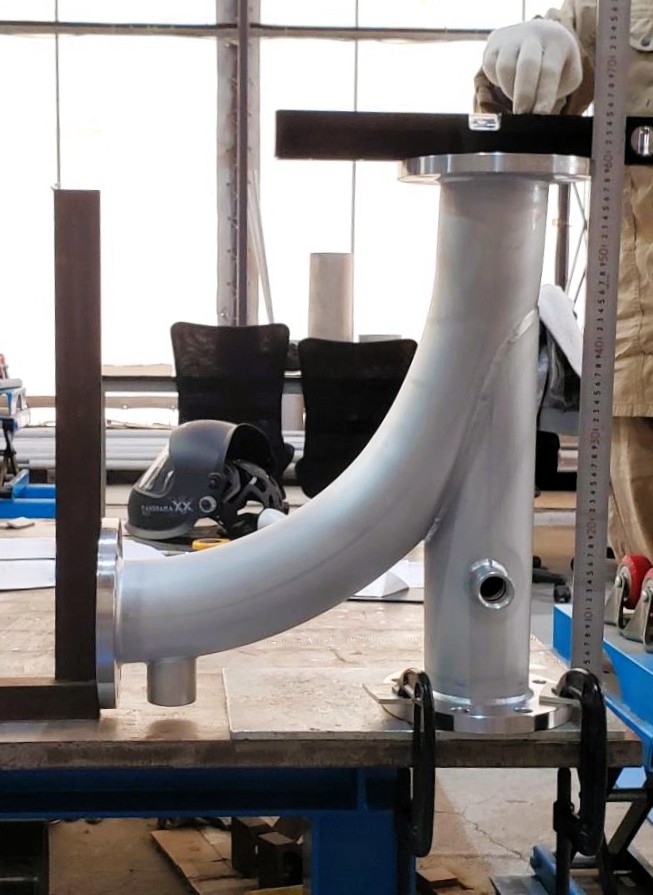

90°公差検査
自社

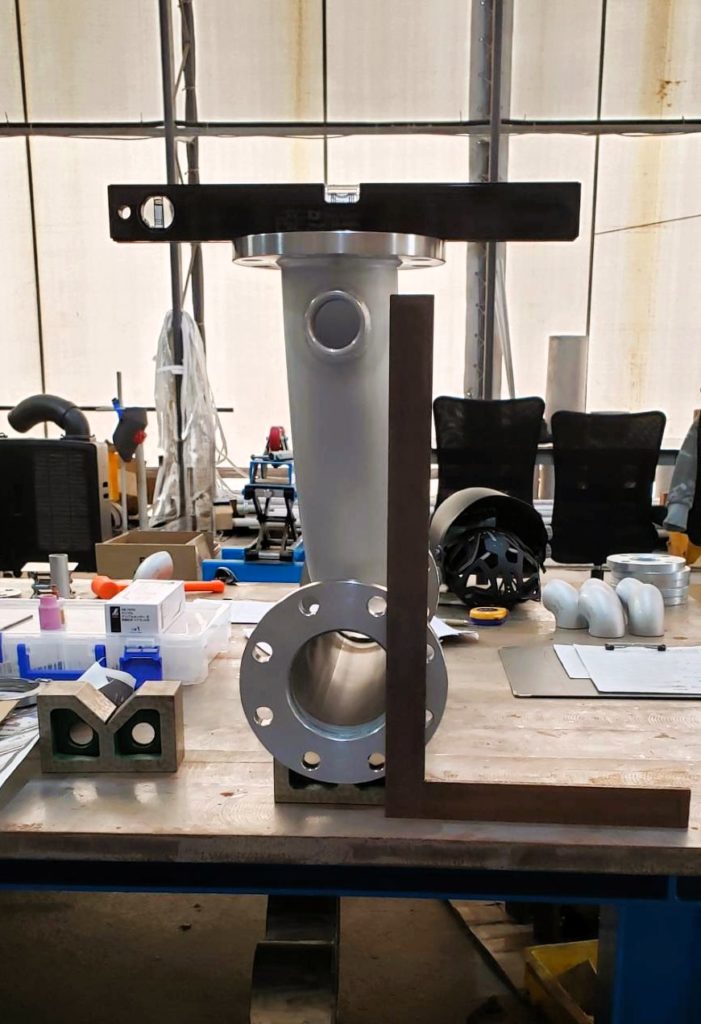

90°公差検査
自社
▼類似T字管【エルボ×T字管】

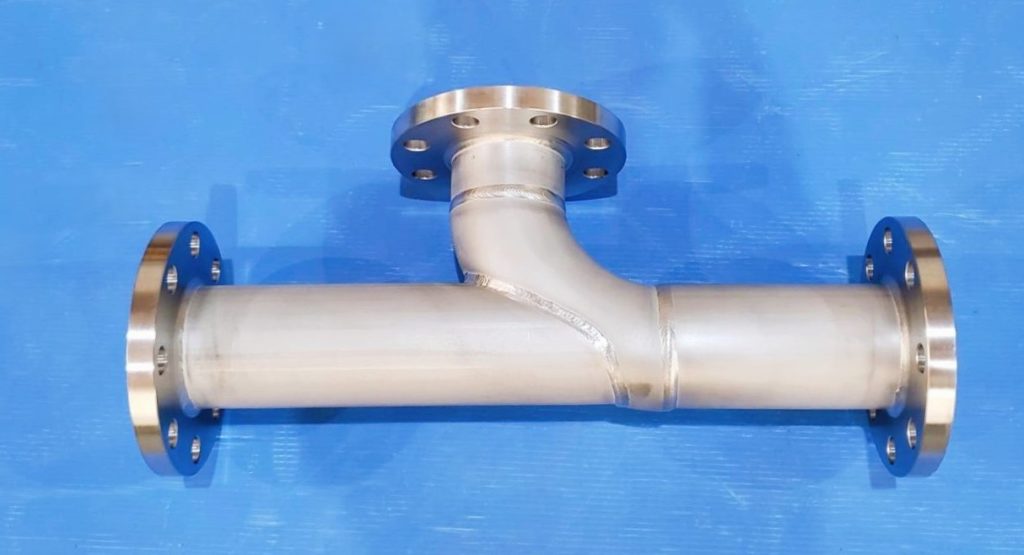

90°エルボT字管 酸洗後
80A
▼仕様
材質 SUS304
サイズ 80A
板厚 Sch20
フランジ 80A JIS10K-SOP
分岐 90°
溶接 tig(ティグ)溶接、裏波溶接
仕上げ 酸洗
▼詳細
エルボを使用したT字管です。
エルボに穴をあけ、差し込む側の配管のカットなど、90°に展開しました。
NO1材なのでキズが付かないように気をつけます。
こちらも通常の突合せ溶接と比べると、溶接欠陥が出やすくなるため、高品質な裏波溶接に仕上げてあります。

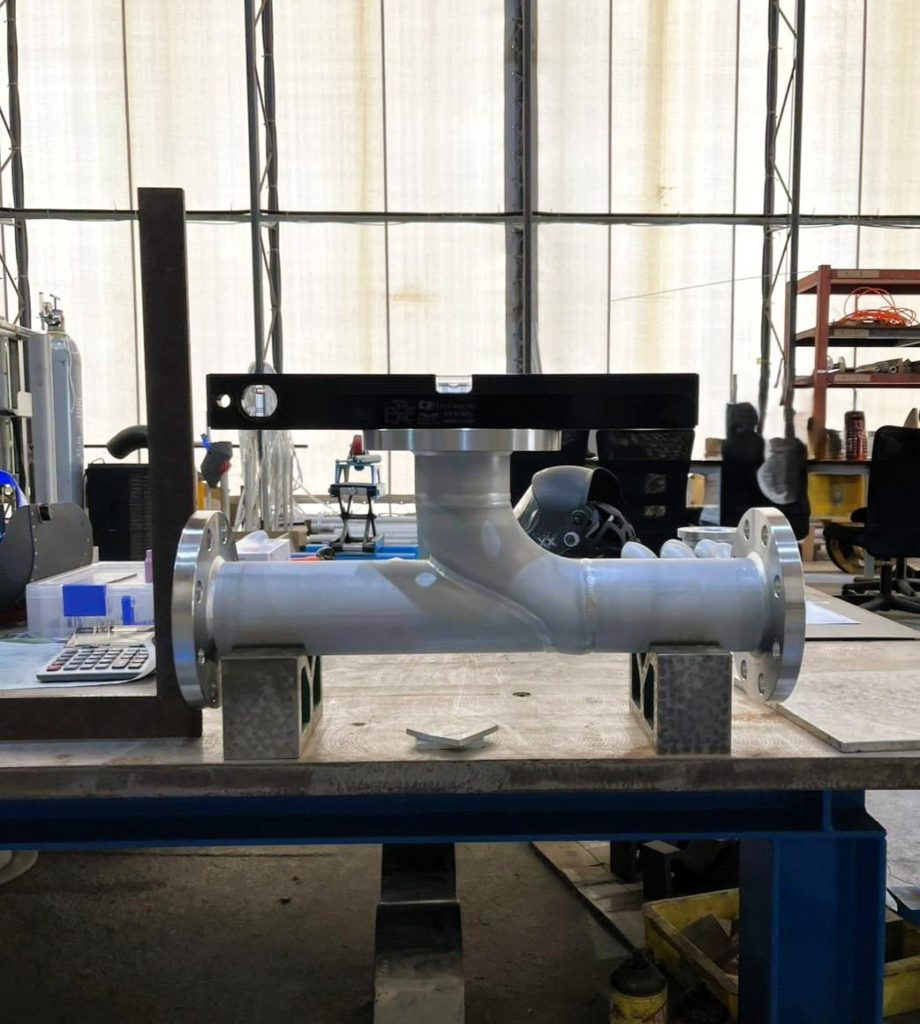

90°公差検査
自社
