ステンレス溶接【マニホールドブロック×配管裏波溶接】～テストピース～
マニホールドを想定した板
SUS304 ｔ10.0
板(ｔ10.0)× BA管(19.05φ×ｔ1.65)
tig(ティグ)溶接
板(ｔ10.0)× BA管(19.05φ×ｔ1.65)
板 ▼ 仕様
マニホールドを想定したもの
材質 SUS304
板厚 ｔ10.0
加工 Oリングの溝 3.0㎜ 深さ2.0㎜
配管 ▼ 仕様
材質 SUS304
管種 BA管
サイズ 19.05φ
板厚 ｔ1.65
▼詳細
マニホールドブロックにBA管を裏波溶接した自社試作品を作ってみました。
今回の試作は、マニホールドブロックの代わりにｔ10.0の板を使用、板にはのOリングの溝(3.0㎜ 深さ2.0㎜)が加工してあります。その板にφ19.05×ｔ1.65のBA管を溶接しました。溶接の仕様は裏波溶接、仕上げは電解研磨です。
▼裏波溶接写真～SUS304 ｔ10.0×BA管の裏波溶接～

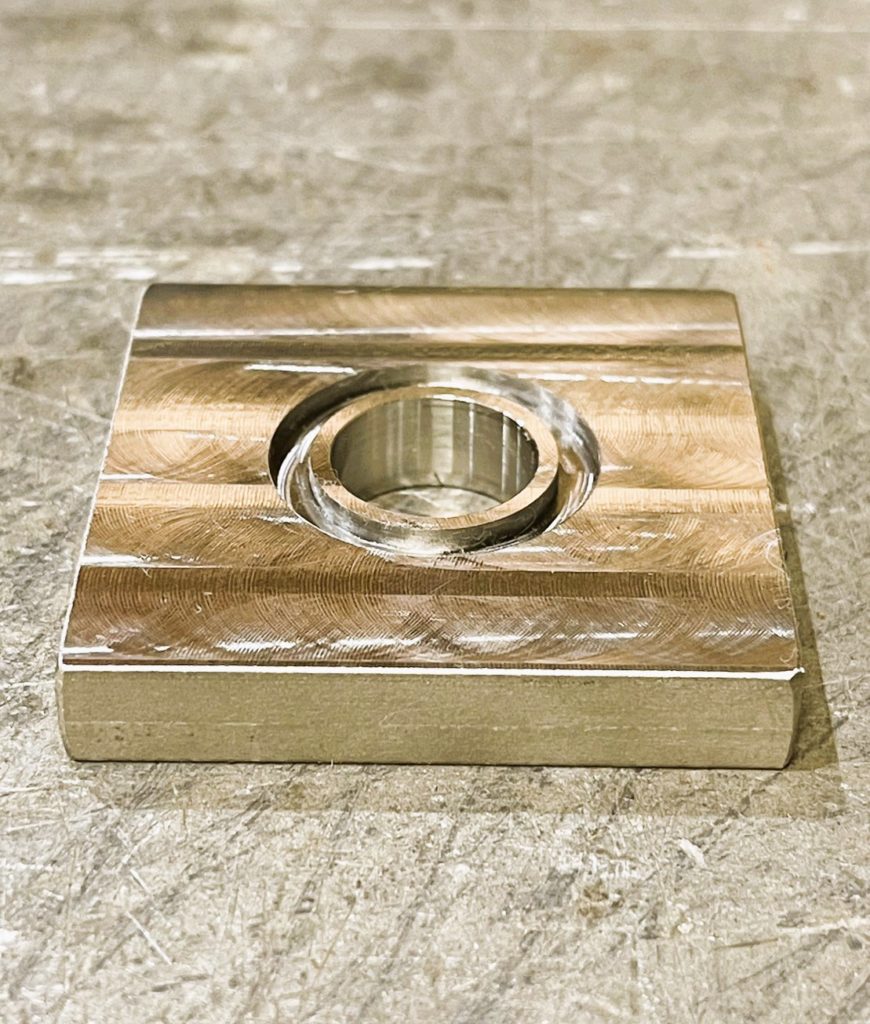

SUS304 ｔ10.0(Oリングの溝加工あり)
×
BA管 φ19.05 ｔ1.65
TIG裏波溶接

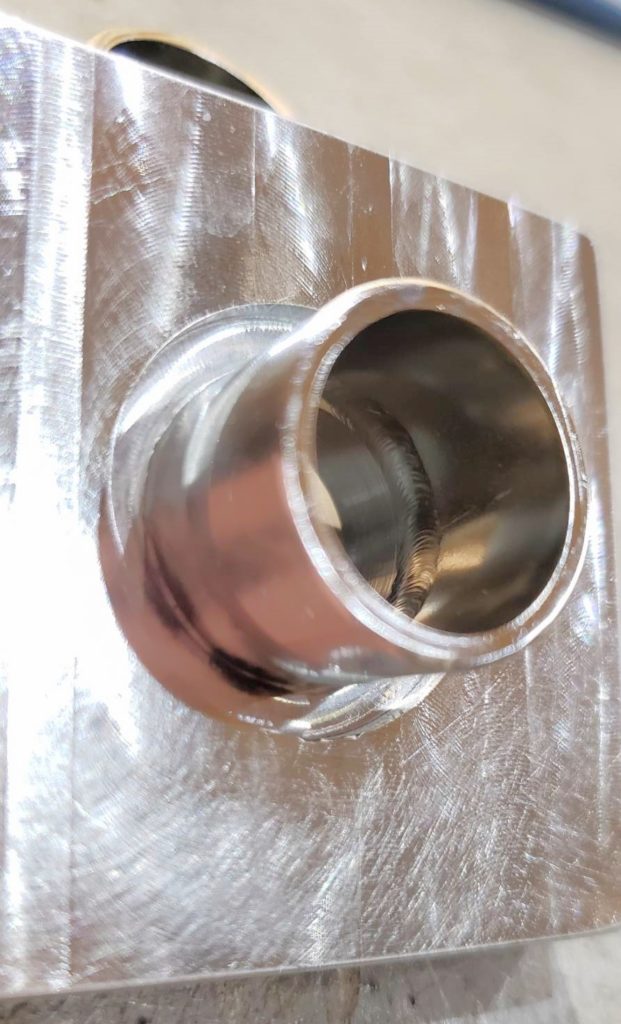

SUS304 ｔ10.0(Oリングの溝加工あり)
×
BA管 φ19.05 ｔ1.65
TIG裏波溶接
▼溶接のポイント
・ 10Kの圧がかかる設定にし、溶接は裏波溶接で耐圧強度を確保。
・ φ19.05と小口径であるとともに、ｔ1.65と板厚も薄いので、精度の高い溶接が必要。
・ 3.0㎜ 深さ2.0㎜の溝なので溶接中に母材が溶けてしまうリスクがあるため、トーチ操作が重要。
TIG裏波溶接ビード
▼仕上げ
電解研磨を行い不働態化処理をしました。
3.0㎜ 深さ2.0㎜と小さい溝や、φ19.05と小口径の配管内部の研磨は、工夫して行いました。
電解研磨は光沢が出て綺麗な仕上がりになります。
