ステンレス溶接【製缶溶接】

※写真 2019年

•

▼仕様

材質　　SUS304

サイズ　4000W×2300D×3600H

組合せ　架台×手摺×階段×足

溶接　　tig(ティグ)溶接

---

▼詳細

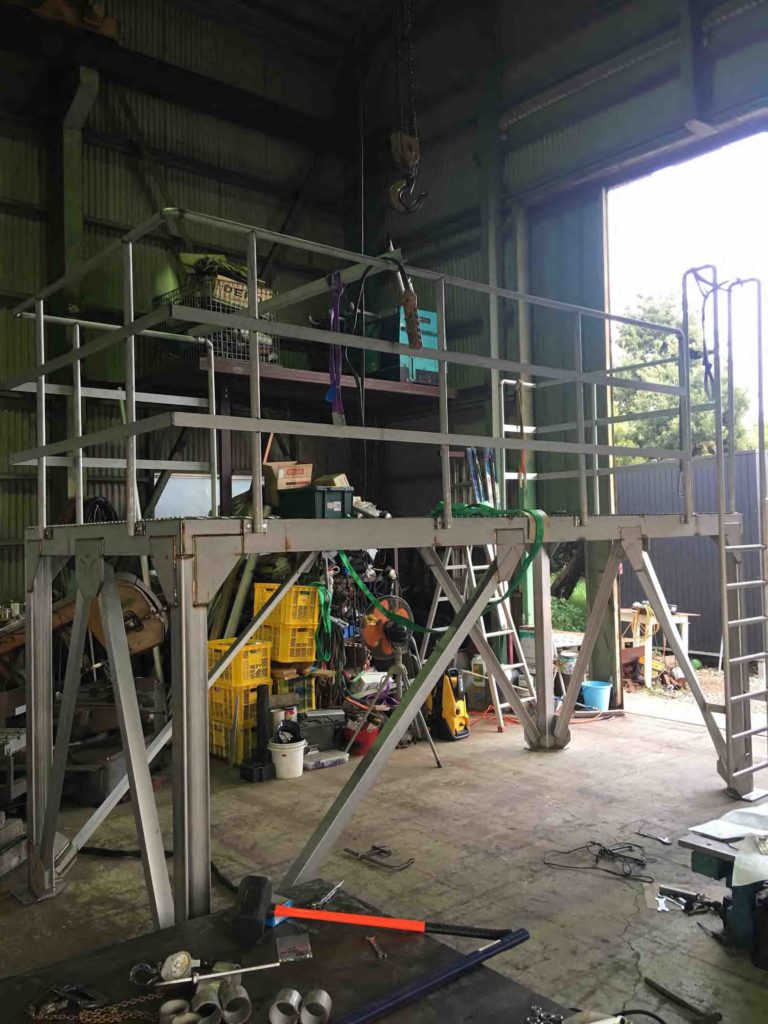

SUS304点検作業用架台

・フレーム（チャンネル+エキスパンドメタル）

・足（アングル）

・階段,手摺（SUS304TP-25A）

※フレーム制作では溶接箇所を減らすため45度カットで切断、溶接。

•

---

▼製缶溶接とは

溶接箇所が多くなると、溶接の熱影響力で歪みや曲がりが発生するため,

溶接者の能力で製品の仕上がりが左右されます。

なので複雑な構造になるほど、熟練工の高いスキルが必要になります。

---

▼完成度高く造るには

・熱影響力でどのくらい縮むのか予測して、材料の寸法取りを行います。

・全周溶接で溶接強度を出す。

・溶接の多いところは、溶接順序の工夫をして熱を逃がし歪の防止をする。

---

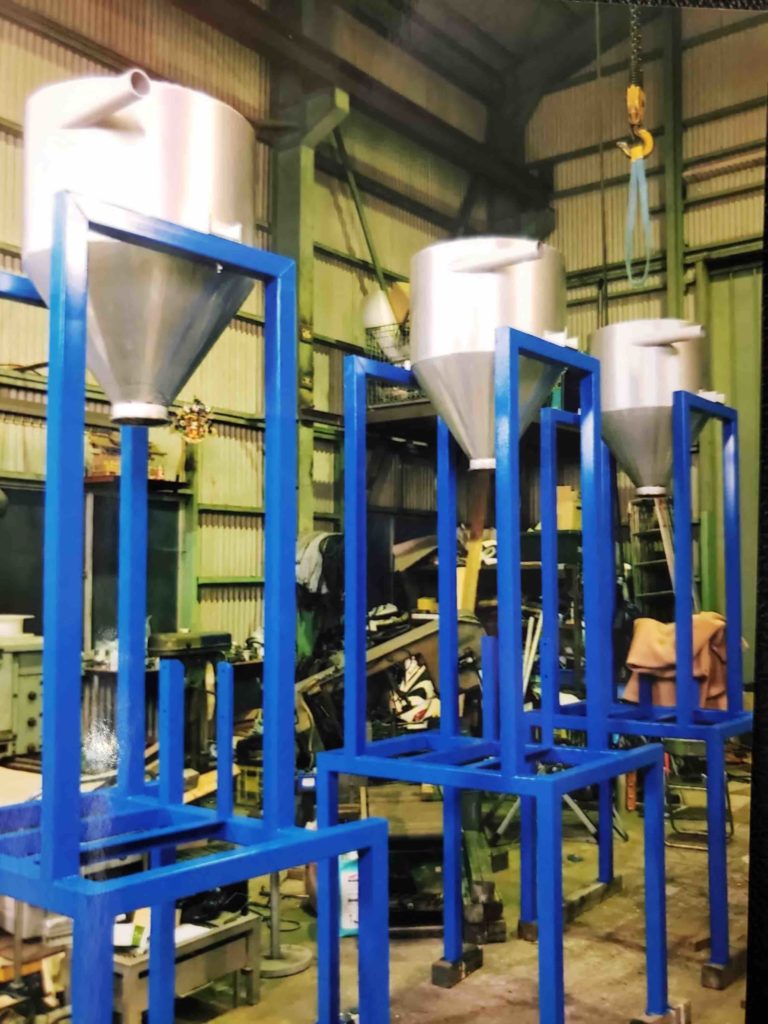

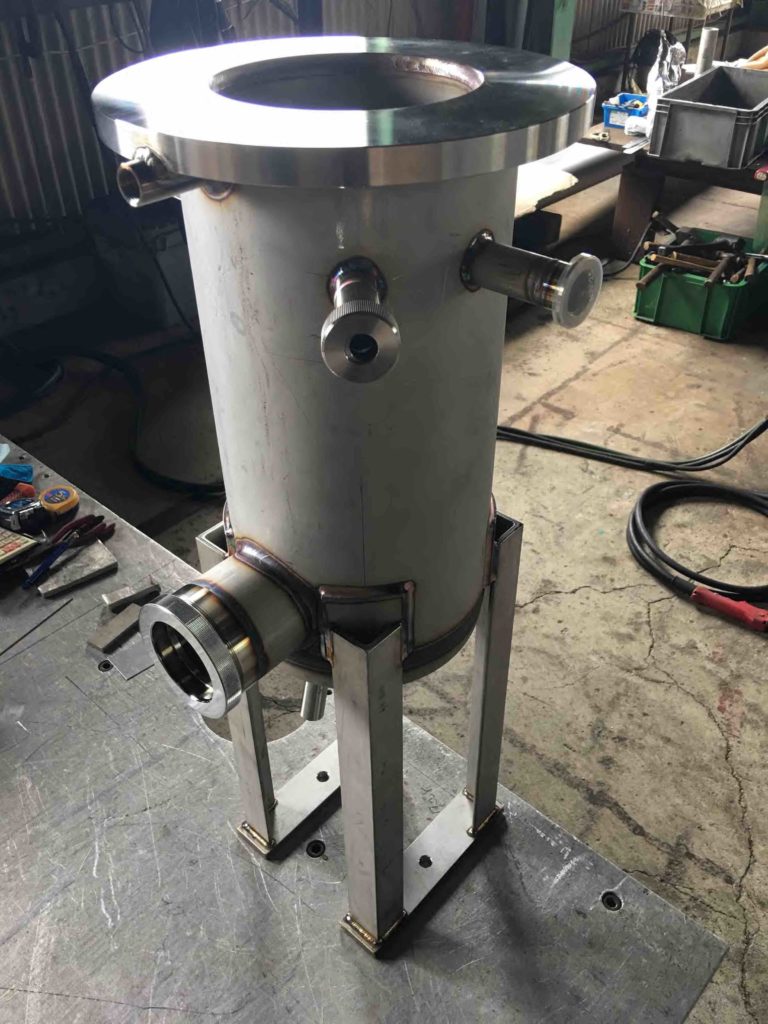

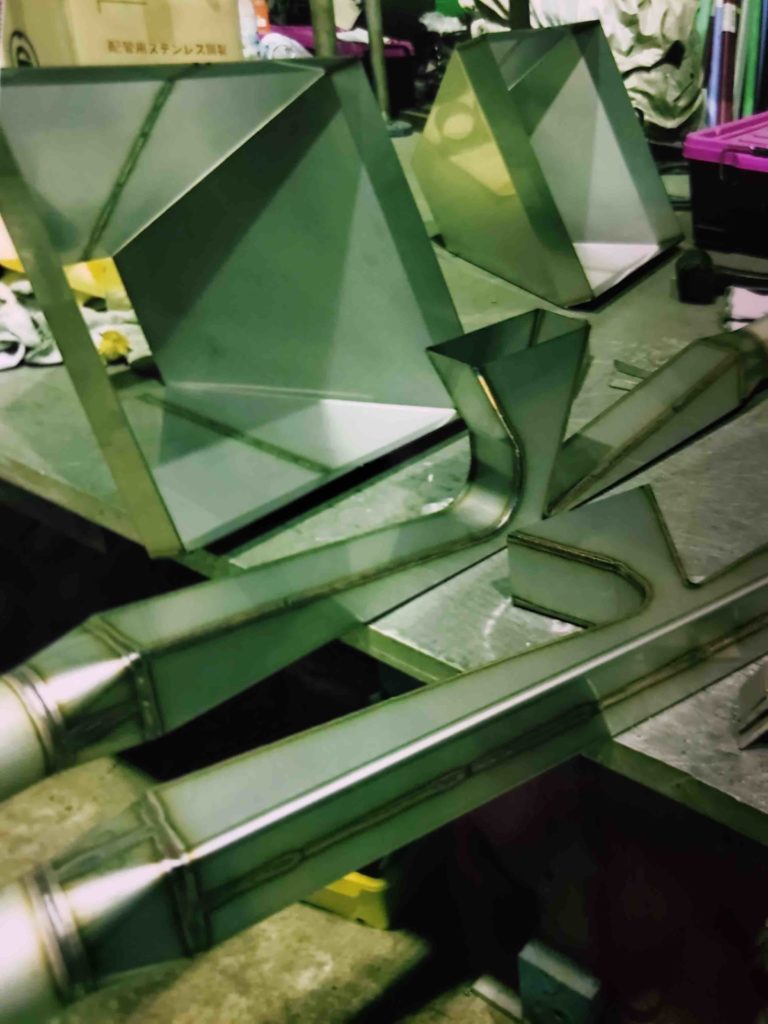

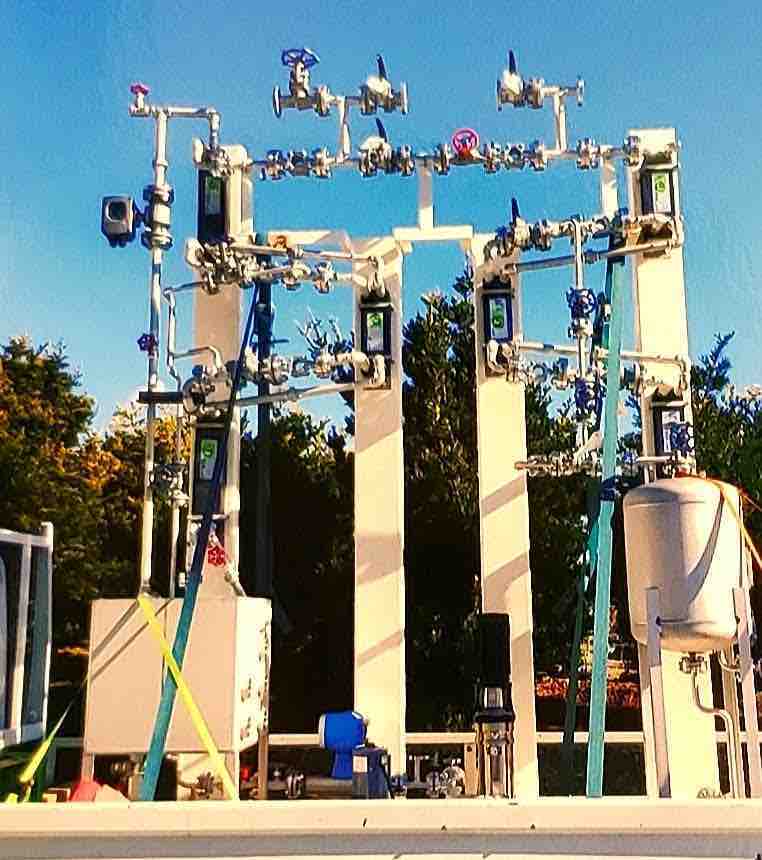

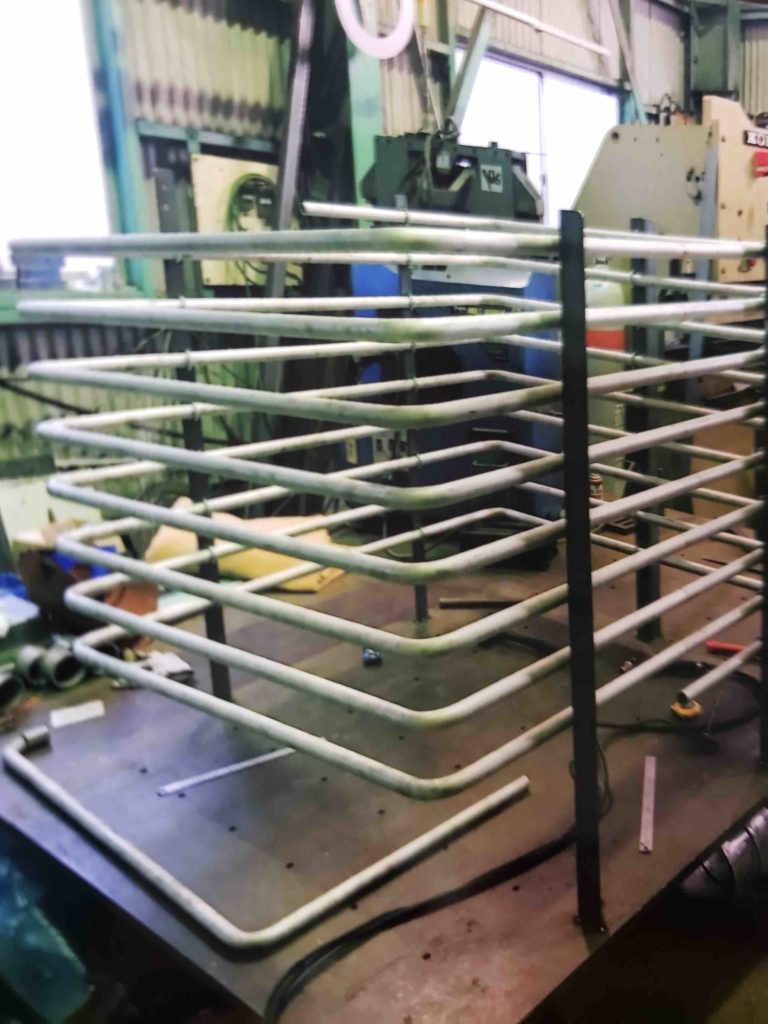

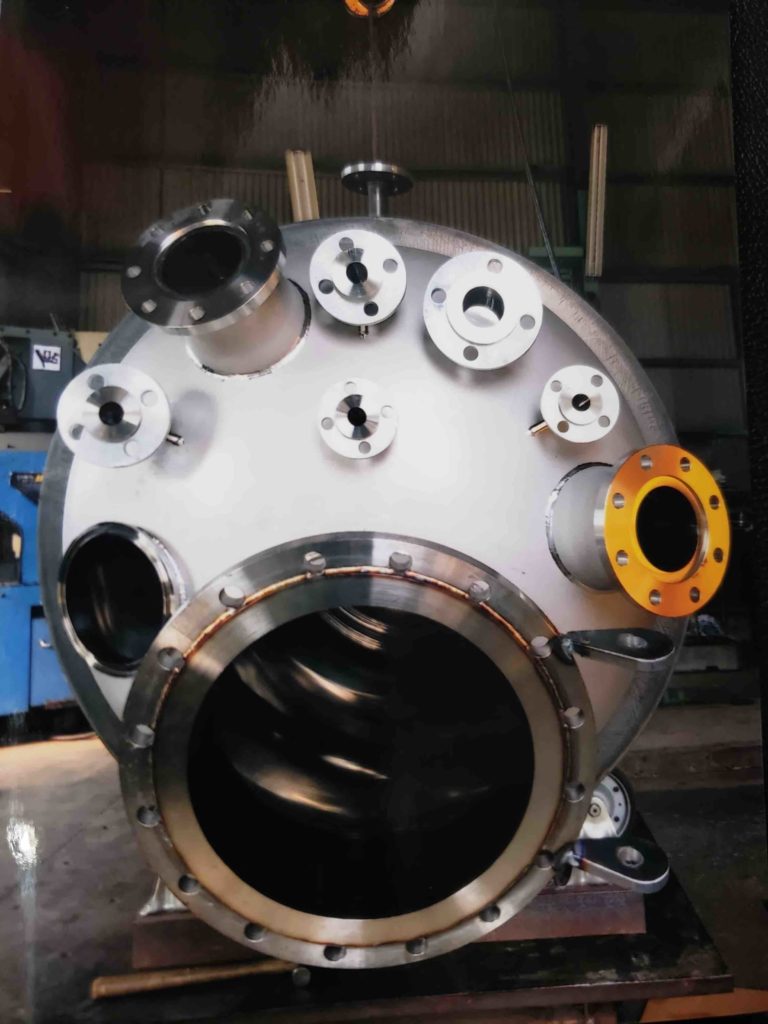

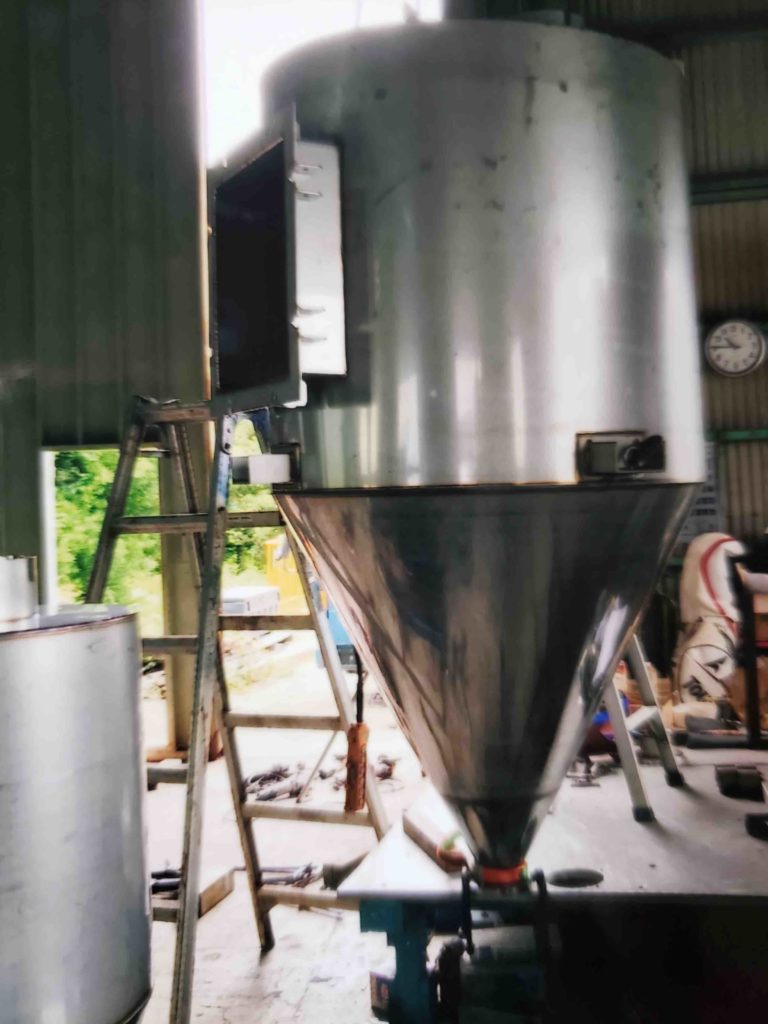

▼製品事例

•

•

•

•

•

•

•

•

•
