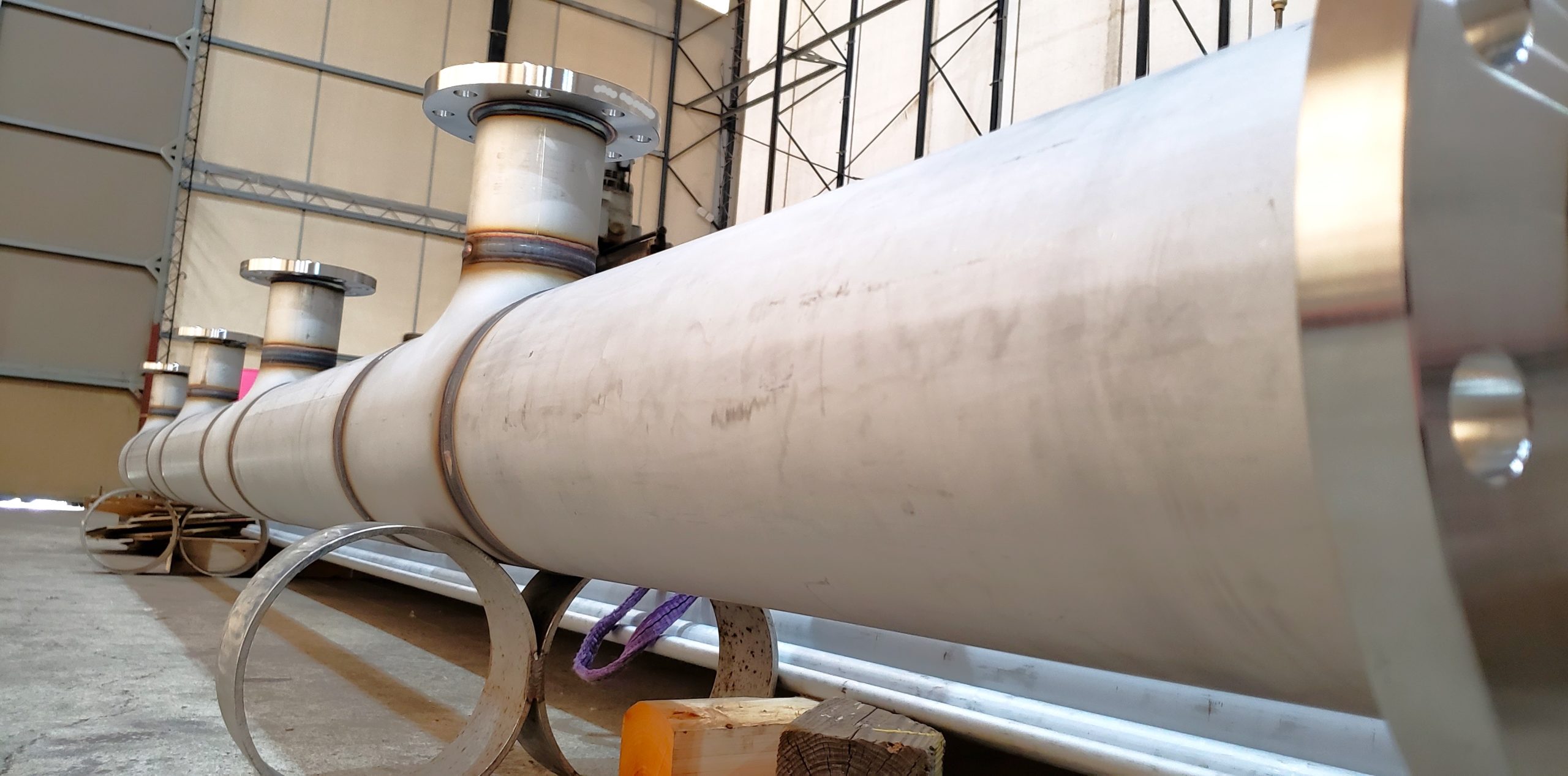

ステンレス溶接　【ステンレスヘッダー管 200A×100A】

•

▼仕様

材質　　SUS304

サイズ　200A×100A

組合せ　パイプ 200A(Sch10)，100A(Sch20)＋フランジ200A，100A(10K)＋異径チーズ(200A×200A×100A Sch10S）

溶接　　tig(ティグ)溶接

---

▼詳細

鋼管+フランジ+チーズ４つの組み合わせ、全長は4000Lを超える。

溶接部の公差あり。(脚長,余盛）指定公差内合格

---

▼溶接が与える影響を考えて

・溶接箇所が多い製品なので、変形防止のため、溶接順序の工夫をします。

・寸法精度を良くするために、収縮量の計算をし、材料取りを行います。

これによって、溶接による変形や収縮が生じても、設計図どおりの製品寸法が得られます。
